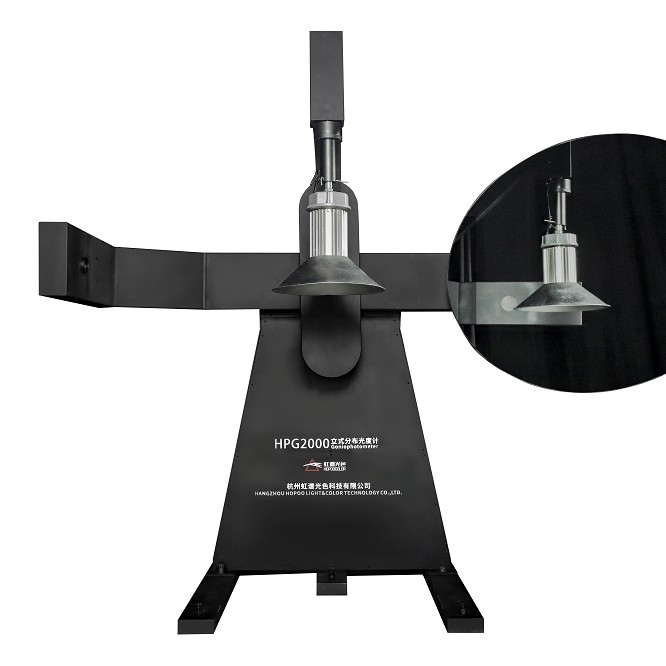

分布光度計、測角儀

產品描述及應用場景：

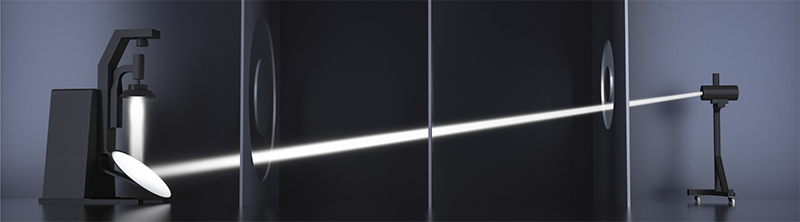

   HPG2000是C型分布光度計,美國國家標準NSI/IESLM-79-2019推薦的運動反光鏡分布光度計。圍繞測試燈具中心作圓周運動的反光鏡,將燈具測量方向的光束反射到光度探測器上,實現不同平面上的光強分布曲線的測量。本系統符合美國能源之星IESLM79標準、歐洲標準EN13032GB/T9468燈具分布光度測試的一要求等國際、國內相關標準要求。

主要參考標準
LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008  投光照明燈具光度測試 ;
CIE 69  Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987   The measurement of absolute luminous intensity distributions；
CIE 121-1996   The photometry of goniophotometer of luminaries；
CIE 84    Measurement of luminous flux；
IESNA LM-75   Goniophotometer Types and Photometric Coordinates；

主要技術特性：
  1、被測燈具測量位置與實際使用狀態一致，燈具工作狀態不變；
  2、反射鏡可繞被測燈具360度轉動，被測燈具自身可旋轉360度；
  3、采用貴金屬光纖點刷技術，實現不間斷連續測量，不會繞線，轉動平穩；
  4、激光十字線瞄準裝置、方便，準確地安裝測試燈具的位置；
  5、角度精度：0.1度，角度分辨率：0.01度；
  6、設備最大尺寸：長寬高2400×3200×3300mm ，中心高度1600mm；
  7、暗房最小尺寸：長寬高12.0×3.5×3.5米；
  8、燈具最大尺寸：最大出光口尺寸<1.2米，方形燈:800mm×800mm，長條燈:1200mm;
  9、配備多種測試夾具：路燈夾具、面板燈夾具、長條型日光燈夾具、E40/E27燈頭夾具；

光度參數：
  1、高精度恒溫探頭（恒溫點35±1度，恒溫精度±0.1度）；
  2、V(λ)修正精度：CIE標準級（f1’ <0.03）;
  3、照度測量范圍：0.001 lx至200 klx , 5檔自動量程;
  4、高穩定帶遮光光柵的探頭支架，高底可調，上下和左右傾角可調；
  5、光度探頭連接線長度：20米（特殊要求可加長）；

暗房示意圖：

  4、根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。

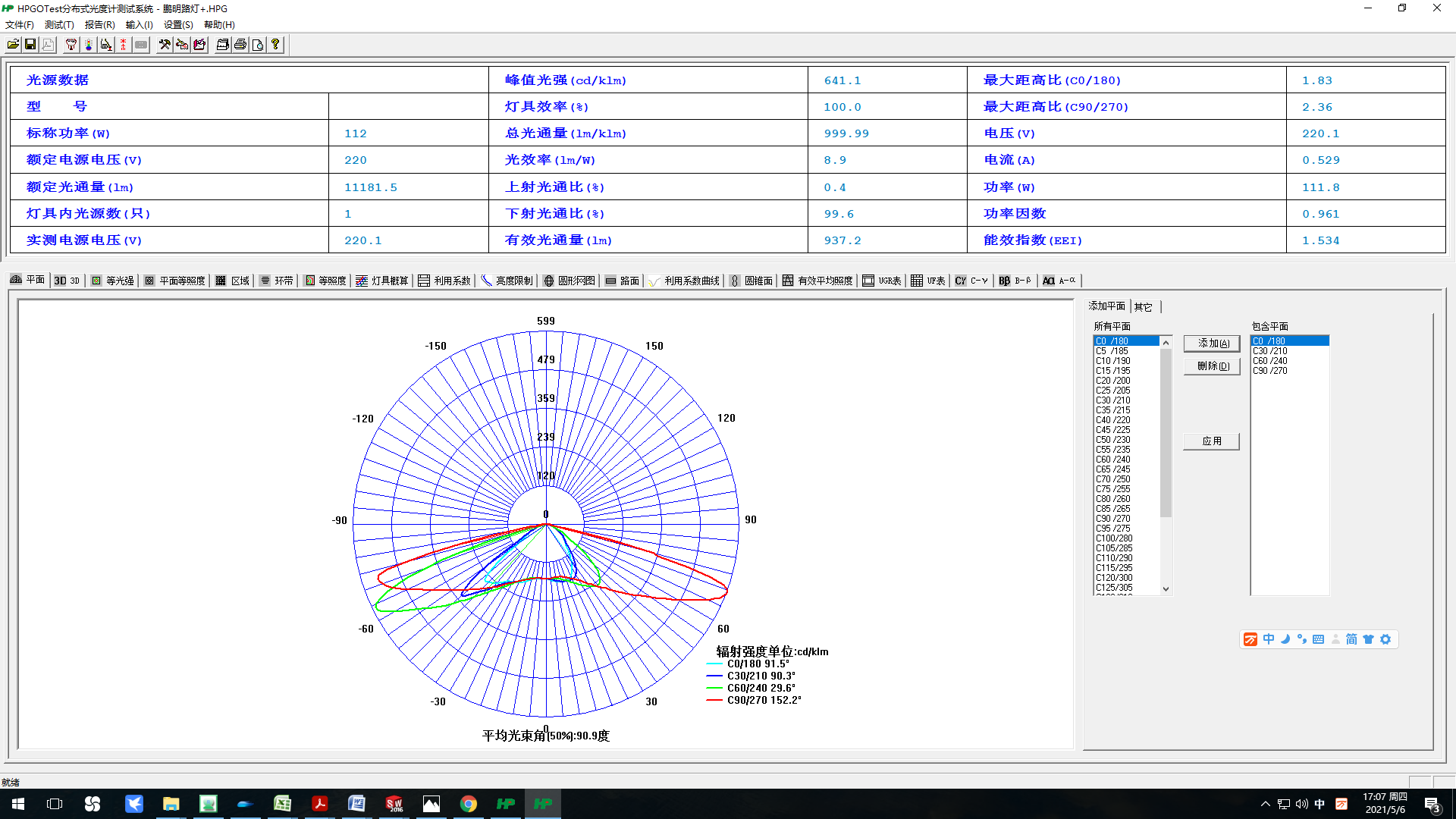

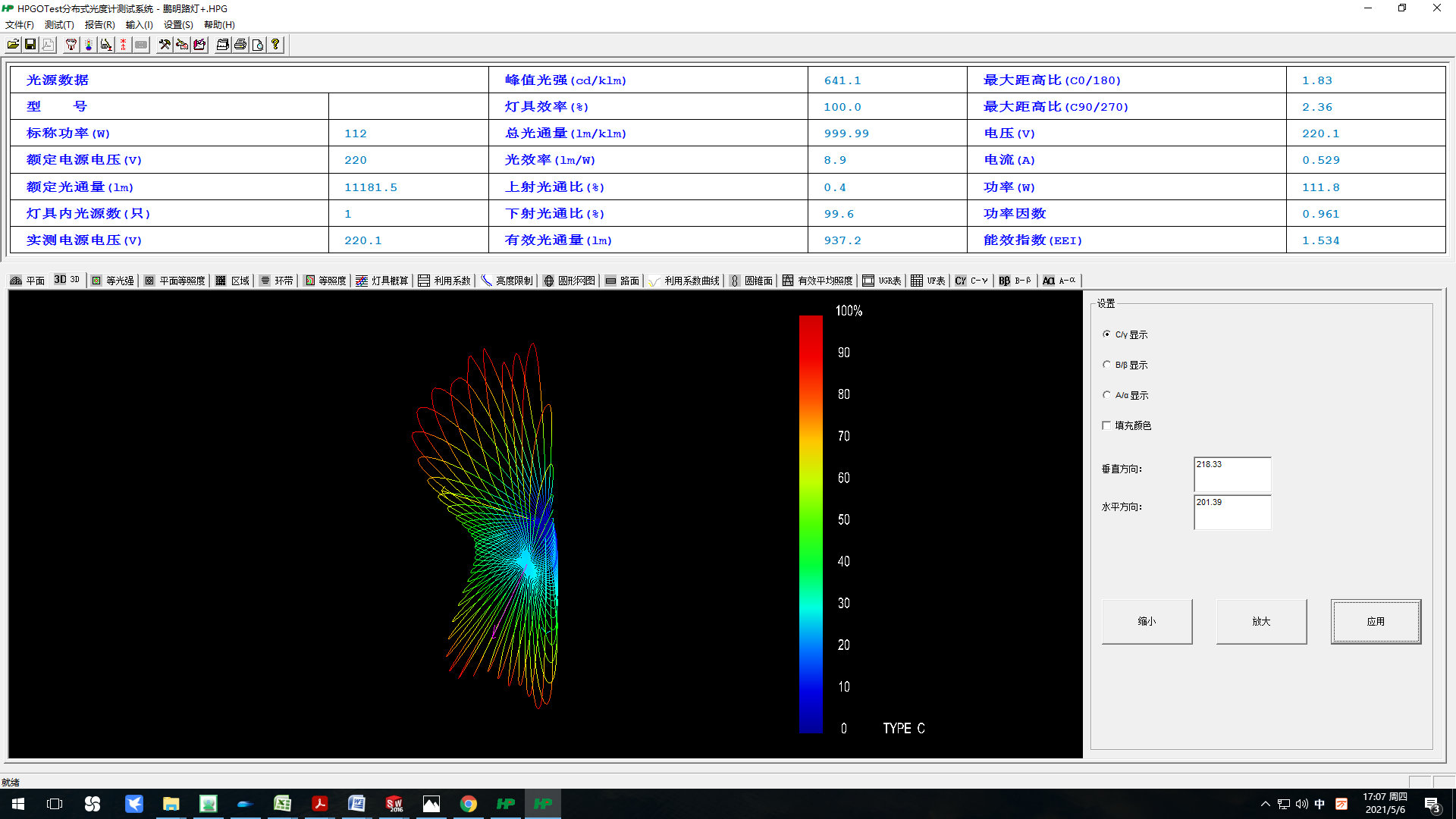

 HPG2000軟件介紹及實景照：
