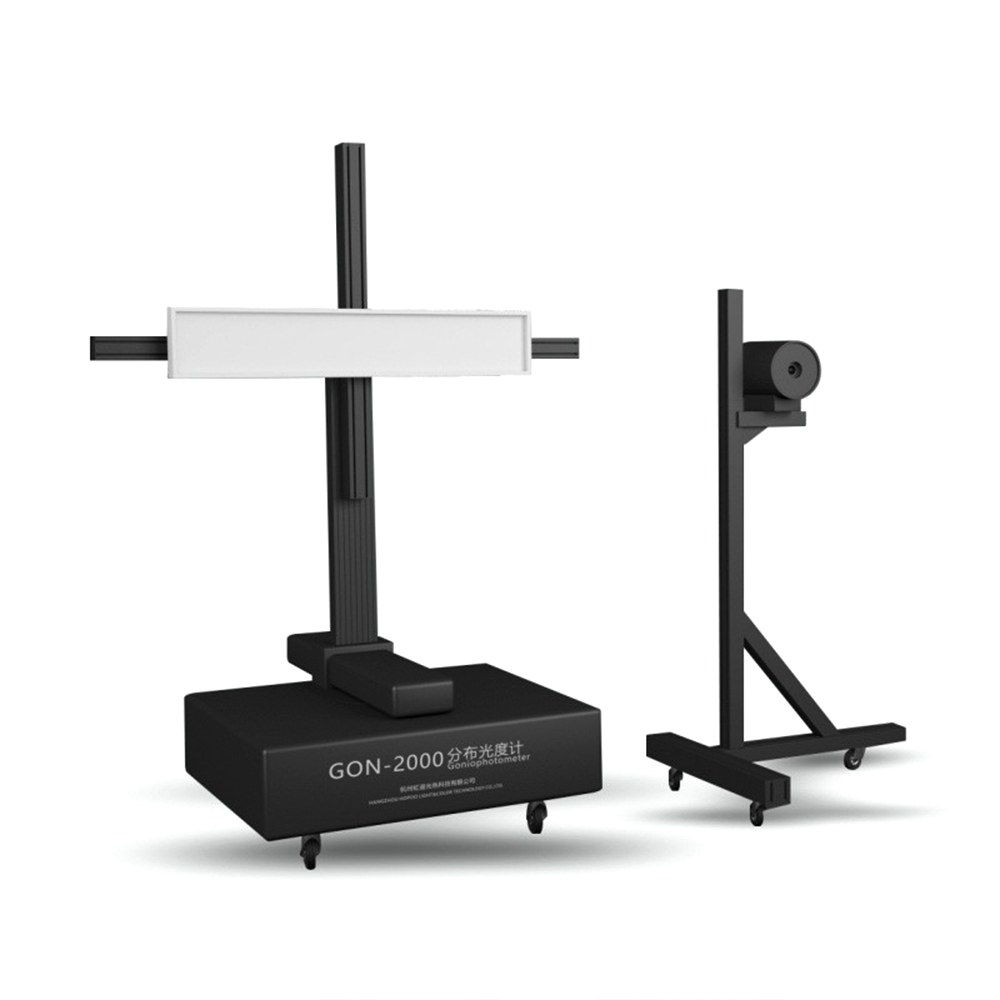

GON2000 分布光度計，測角儀

 產品描述及適用場景：

  根據CIE、IESNA.國家標準等要求,通過旋轉燈具，實現 B-6、A-a和C-Y等多種測量方式。用于測量各類LED室內照明 燈具、投光燈具、道路照明燈具的空間光強分布及多種光度 參數。

主要參考標準

LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008  投光照明燈具光度測試 ;
CIE 69  Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987   The measurement of absolute luminous intensity distributions；
CIE 121-1996   The photometry of goniophotometer of luminaries；
CIE 84    Measurement of luminous flux；
IESNA LM-75   Goniophotometer Types and Photometric Coordinates；

主要技術特點：

1、高精度恒溫探頭(恒溫點35士1度,恒溫精度士0.1度)
 2、2.V(入)修正精度:CIE標準級(f1'＜0.03)
 3、最大測試距離:2米到30米
 4、照度測量范圍:0.001lx 至200 klx,5檔自動量程
 5、光度探頭連接線長度:20米(特殊要求可加長)
 6、角度精度：0.1° ,角度分辨率：0.01°

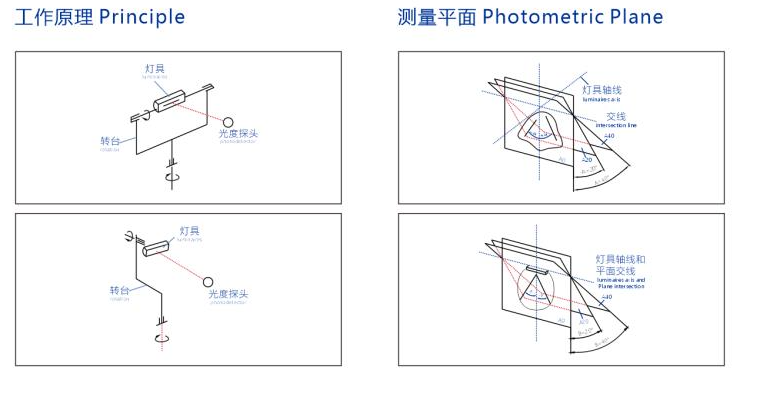

原理圖及暗房示意圖：

 在測試過程中，探頭保持靜止，燈具繞垂直軸（Y軸）和水平軸（C平面軸）轉動，從而得到整個空間的光強分布。

技術特性：

● 被測燈具可繞垂直軸和水平軸轉動，轉動范圍：±180°(或0~ 360°)
●角度精度：0.1° ,角度分辨率：0.01°
●單柱驅動C-y坐標系或雙柱驅動B-B坐標系測重方式
●光度測量精度：標準級
●采用貴金屬光纖點刷技術的高級換向器.實現不間斷連續測量, 不繞線,智能啟動和停止，轉動平穩，低噪聲。
●量數據符合國際、國內標準要求，IESNA等國際通用文件格式 輸出，可由其它照明和燈具設計軟件直接調用。

豐富的軟件功能：

 1、控制旋轉臺旋轉,采集燈具的光強分布數據,計算燈具的光度數據及坐標系的轉換。
 2.包括空間光強分布、任意截面上的光強分布曲線(何分別用直角坐標系或極坐標系顯示)、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下  射光通比、燈具總光通量、有效光通量、利用系數。
3.導出符合國際標準的燈具文件,可直接的導入照明設計軟件,格式說明如下:
HPG 虹譜光色HPG系列分布光度計測試數據文件格式
IES IESNA北美標準格式包括95版和2002版
LDT EULUMDAT德國標準(歐洲)格試文件
CIE CIE國際照明委員會標準格式
 4.根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。
