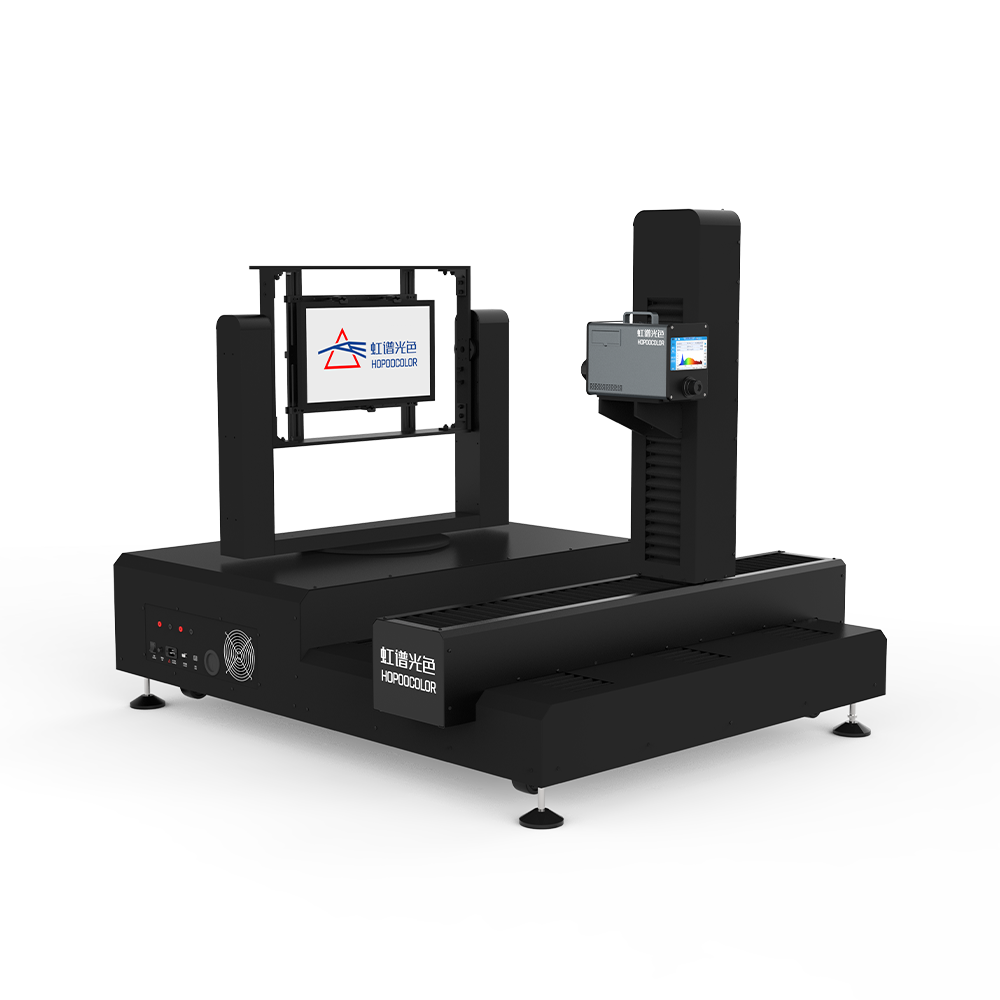

HPDMS五軸顯示屏測試系統

   產品描述及應用場景：

    五軸顯示屏測試系統是一種集成多軸運動控制與光學檢測技術的自動化測試設備，主要用于顯示屏（如LCD、OLED、Micro LED等）的光學性能、顯示質量及觸控功能等多維度檢測。其核心由五軸運動平臺（含X/Y/Z平移軸及A/B旋轉軸，實現±360°旋轉及μm級定位精度）、光學檢測模塊（高分辨率制冷成像色度計等，采集亮度、對比度、色域、壞點等參數）、控制與數據處理單元（運動控制器、測試軟件及AI算法，自動化執行測試流程并生成分析報告）構成。系統支持柔性屏、曲面屏等復雜形態產品測試， 廣泛應用于面板廠、消費電子制造商的產線質量管控環節，可提升測試效率30%以上， 檢測精度達0.1cd/m2。

設備特點：

1、高精度五軸運動控制:支持X//Z平移及雙旋轉軸(如0x/0y)協同運動，定位精度達微米級，確保測試點覆蓋全面且位置誤差極小。
2、多維度測試覆蓋:通過五軸聯動實現任意角度(0°-180°)、距離(50mm-500mm)測試，適配平面屏、曲面屏、折魯屏等復雜形態顯示屏的光學特性檢測。
3、自動化集成能力:搭載智能控制軟件，支持預設測試流程(如亮度/對比度/色域/壞點檢測)，自動完成多點數據采集，測試效率較傳統系統提升30%以上
4、高精度傳感集成:集成高分辨率工業相機(≥2000萬像素)、光譜亮度計(精度±1%)等檢測模塊，同步采集光學參數，數據采樣率達1kHZ。
5、多品類兼容設計:通過可調節夾縣及參數化配置，適配LCD/OLED/Mini LED/Micro LED等不同技術路線顯示屏，尺寸覆蓋1-100英寸。
6、智能數據分析:內置AI算法模型，實時處理采集數據，自動識別壞點、Mura、色偏等缺陷，缺陷識別準確率>99.5%，并生成可視化測試報告。
7、高速動態響應:運動軸最大速度達500mm/s，加速度1m/s?，單屏測試周期可縮短至30秒內，滿足量產線高效檢測需求。
8、環境適應性優化:采用恒溫(23±1℃)、防震(≤0.1g)設計，配備抗電磁干擾屏蔽，確保測試精度不受外界環境影響。

技術指標：
